Kan en roterande fogånga användas i en horisontell installation?

Som leverantör av roterande fogånga får jag ofta en massa frågor från kunder. En fråga som dyker upp ganska mycket är "Kan en roterande fogånga användas i en horisontell installation?" Nåväl, låt oss gräva in i detta ämne och ta reda på det.

Först och främst, låt oss förstå vad en roterande fogånga är. Det är en avgörande komponent i många industriella system. Det möjliggör överföring av ånga från en stationär källa till en roterande utrustning. Och det är viktigt för alla typer av industrier som livsmedelsbearbetning, papperstillverkning och kemisk produktion. Ånga är ett kraftfullt och effektivt sätt att överföra värme, och roterande leder ser till att ånga kan användas effektivt i roterande applikationer.

Nu är den stora frågan: kan den användas horisontellt? Det korta svaret är ja, men det finns några saker att tänka på. När du installerar en roterande ånga horisontellt spelar gravitationen en annan roll jämfört med en vertikal installation. I en vertikal uppställning hjälper gravitationen kondensatet (vattnet som bildas när ånga svalnar) att rinna ut lättare. Men i en horisontell installation kanske kondensatet inte töms lika smidigt.

Det är här rätt design och installation kommer in. En väl utformad roterande fogånga för horisontell användning kommer att ha funktioner för att hantera kondensatdränering. Till exempel har vissa roterande leder inre kanaler och spår som är speciellt utformade för att leda kondensatet mot dräneringsportarna, även när de installeras horisontellt.

En annan faktor är vilken typ av tätningar som används. Tätningar är superviktiga i en roterande fogånga. De förhindrar att ånga läcker ut och håller systemet igång effektivt. I en horisontell installation kan tätningarna uppleva olika slitagemönster jämfört med en vertikal. Tryckfördelningen på tätningarna kan vara ojämn på grund av den horisontella orienteringen. Så tätningarna måste väljas noggrant och underhållas.

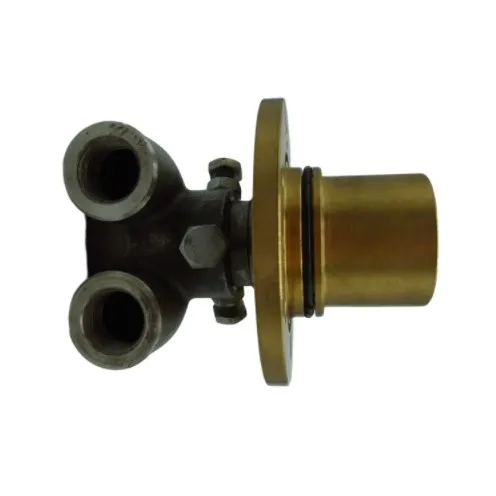

Låt mig berätta om några av de produkter vi erbjuder. Vi harRotary Joint Air. Även om det främst är för luft, delar tekniken bakom vissa likheter med våra ångroterande leder. Den är designad med högkvalitativa material och precisionsteknik, precis som våra ångroterande leder.

VårRotary Union for Steamär speciellt byggd för att hantera utmaningarna med ångöverföring. Den har testats och optimerats för både vertikala och horisontella installationer. Vi har lagt ner mycket ansträngning på designen för att säkerställa att den kan hantera de unika förhållandena i en horisontell installation, såsom korrekt kondensathantering och tätningsprestanda.

Och så finns detSpinner Rotary Joint. Den här är perfekt för applikationer där du behöver en pålitlig och effektiv roterande led. Den är också lämplig för horisontell installation om du följer de rätta riktlinjerna.

När det gäller att installera en roterande ånga horisontellt, här är några tips. Se först till att installationsytan är plan och stabil. Eventuell snedställning kan orsaka ojämnt slitage på leder och tätningar. För det andra, följ tillverkarens instruktioner noggrant angående installationsprocessen. Detta inkluderar saker som vridmomentspecifikationer för bultar och det korrekta sättet att ansluta ång- och kondensatledningarna.

Underhåll är en annan viktig aspekt. Kontrollera regelbundet tätningarna för tecken på slitage eller läckage. Inspektera de inre kanalerna för blockering, särskilt om du märker några problem med kondensatavlopp. Du kanske också vill hålla ett öga på temperaturen och trycket i systemet för att se till att allt fungerar inom det rekommenderade intervallet.

När det gäller prestanda kan en korrekt installerad och underhållen roterande fogånga i horisontellt läge fungera lika bra som i en vertikal. Det kan ge en kontinuerlig och pålitlig överföring av ånga, vilket är avgörande för att din industriella utrustning ska fungera smidigt.

Låt oss nu prata om varför en horisontell installation kan vara nödvändig. Ibland tillåter layouten av din industrianläggning helt enkelt inte en vertikal installation. Du kan ha begränsat utrymme eller specifika utrustningsarrangemang som kräver en horisontell installation. I sådana fall är en roterande fogånga som kan installeras horisontellt en riktig livräddare.

Det kan också vara bekvämare i vissa applikationer. Till exempel, i vissa livsmedelsbearbetningsutrustningar, kan en horisontell uppställning göra det lättare att integrera den roterande fogen i det övergripande systemet. Det kan minska komplexiteten i rören och göra utrustningen mer tillgänglig för rengöring och underhåll.

Det finns dock några potentiella nackdelar också. Som jag nämnde tidigare kan kondensavrinning vara en utmaning. Om det inte hanteras på rätt sätt kan det leda till vattenhammare, vilket är ett högt ljud och ett potentiellt skadligt fenomen som uppstår när ånga träffar en kondensatklump. Vattenhammare kan orsaka skador på rören, ventilerna och själva rotationsleden.

Ett annat potentiellt problem är korrosion. Om kondensat tillåts samlas i rotationsleden kan det med tiden leda till korrosion. Detta kan försvaga komponenterna och minska livslängden på rotationsleden. Så det är avgörande att vidta åtgärder för att förhindra dessa problem, som att använda korrosionsbeständiga material och säkerställa korrekt dränering.

Sammanfattningsvis kan en roterande fogånga definitivt användas i en horisontell installation. Men det kräver noggrant övervägande av faktorer som kondensatdränering, tätningsprestanda och korrekt installation och underhåll. Våra produkter, somRotary Joint Air,Rotary Union for Steam, ochSpinner Rotary Joint, är designade för att hantera utmaningarna med både vertikala och horisontella inställningar.

Om du funderar på att använda en roterande ånga i en horisontell installation för din industriella tillämpning, är vi här för att hjälpa dig. Vårt team av experter kan ge dig mer information, teknisk support och vägledning om den bästa produkten för dina behov. Tveka inte att kontakta oss för mer information eller för att starta en köpförhandling. Vi ser fram emot att arbeta med dig!

Referenser

• Handbok för industriellt ångsystem
• Tillverkarens riktlinjer för rotaryjoints
