Hur testar man lufttätheten hos en luftroterande led?

Som leverantör av luftroterande led får jag ofta frågan om hur man testar lufttätheten hos dessa avgörande komponenter. Luftroterande leder används i en mängd olika applikationer där överföring av tryckluft från en stationär källa till en roterande del krävs. Att säkerställa deras lufttäthet är avgörande för effektiv och säker drift av utrustningen de är installerade i. I den här bloggen går jag igenom stegen och metoderna för att testa lufttätheten hos enLuftroterande led.

Varför testa lufttäthet?

Innan vi dyker in i testmetoderna, låt oss snabbt prata om varför det är så viktigt att testa lufttätheten hos en luftroterande led. En otät fog kan leda till en hel massa problem. Till att börja med kan det orsaka tryckförlust i systemet, vilket innebär att utrustningen kanske inte fungerar så effektivt som den borde. Detta kan resultera i ökad energiförbrukning, eftersom systemet måste arbeta hårdare för att hålla det tryck som krävs.

Dessutom kan luftläckor också leda till säkerhetsproblem. I vissa industriella tillämpningar kan tryckluft stå under högt tryck, och ett läckage kan orsaka plötsliga luftutsläpp, vilket kan vara farligt för arbetare i närheten. Dessutom kan läckor införa föroreningar i systemet, vilket kan skada andra komponenter och minska utrustningens totala livslängd.

Pre-testing Förberedelser

Innan du börjar testa lufttätheten hos en luftroterande led finns det några saker du behöver göra. Se först till att fogen är korrekt installerad. Kontrollera att alla anslutningar är täta och att skarven är rätt inriktad. Alla lösa anslutningar eller feljusteringar kan orsaka felaktiga avläsningar under testet.

Rengör sedan fogen noggrant. Smuts, skräp eller gamla smörjmedel kan störa testresultaten. Använd en ren trasa och ett lämpligt rengöringsmedel för att avlägsna eventuella föroreningar från fogens yta.

Du måste också samla den nödvändiga testutrustningen. De vanligaste verktygen för att testa lufttäthet är en tryckmätare, en tryckkälla (som en luftkompressor) och en tvålvattenlösning. Vissa mer avancerade testmetoder kan kräva specialutrustning, som en läckagedetektor.

Visuell inspektion

Det första steget i att testa lufttätheten hos en luftroterande led är en visuell inspektion. Detta är ett enkelt men viktigt steg som kan hjälpa dig att identifiera uppenbara tecken på skada eller läckage. Leta efter sprickor, repor eller slitna tätningar på fogen. Var särskilt uppmärksam på områdena runt tätningarna och anslutningspunkterna.

Om du märker någon synlig skada är det troligt att fogen har en läcka. I det här fallet kan du behöva byta ut de skadade delarna innan du fortsätter med ytterligare tester. Tänk dock på att inte alla läckor är synliga, så det räcker inte med enbart en visuell inspektion för att fastställa skarvens lufttäthet.

Tryckprovning

En av de vanligaste metoderna för att testa lufttätheten hos en luftroterande led är tryckprovning. Så här kan du göra det:

1. Anslut tryckkällan: Använd en lämplig slang för att ansluta luftrotationsleden till en luftkompressor eller annan tryckkälla. Se till att anslutningen är tät för att förhindra läckor vid anslutningspunkten.
2. Installera en tryckmätare: Fäst en tryckmätare på skarven eller tryckledningen. Detta gör att du kan övervaka trycket under testet.
3. Bygg upp tryck: Öka långsamt trycket i systemet till det rekommenderade arbetstrycket för fogen. Se tillverkarens specifikationer för korrekt tryckinställning.
4. Övervaka trycket: När trycket har nått önskad nivå, stäng av tryckkällan och observera tryckmätaren under en viss tid. Om trycket sjunker avsevärt med tiden tyder det på att det finns ett läckage i fogen.

Hastigheten på tryckfallet kan ge dig en uppfattning om hur allvarlig läckan är. Ett litet, gradvis tryckfall kan tyda på ett mindre läckage, medan ett snabbt fall kan innebära ett stort läckage.

Tvålvattentest

Ett annat enkelt och effektivt sätt att testa för luftläckor är tvålvattentestet. Denna metod är särskilt användbar för att upptäcka små läckor som kanske inte upptäcks genom enbart trycktestning.

1. Förbered tvålvattenlösningen: Blanda en liten mängd flytande tvål med vatten i en sprayflaska. Du vill att lösningen ska vara tillräckligt tvål för att bilda bubblor, men inte för tjock.
2. Använd lösningen: Spraya tvålvattenlösningen på ytan av luftrotationsfogen, var noga med tätningar, anslutningspunkter och alla områden där du misstänker en läcka.
3. Leta efter Bubbles: Om det finns en läcka i fogen kommer den utströmmande luften att göra att det bildas bubblor i tvålvattnet. Storleken och placeringen av bubblorna kan ge dig en uppfattning om storleken och platsen för läckan.

Denna metod är snabb och enkel, men den kanske inte är lämplig för alla applikationer. Till exempel, i vissa industriella miljöer, kanske tvålvattenlösningen inte tillåts på grund av föroreningsproblem.

Använda en läckagedetektor

För mer exakt och känslig läckagedetektering kan du använda en läckagedetektor. Det finns olika typer av läckagedetektorer tillgängliga, såsom ultraljudsläckdetektorer och heliumläckagedetektorer.

Ultraljudsläckagedetektorer fungerar genom att detektera högfrekventa ljudvågor som produceras av luftläckor. Dessa detektorer är icke-invasiva och kan användas för att snabbt skanna stora områden efter läckor. Heliumläckagedetektorer är å andra sidan känsligare och kan upptäcka mycket små läckor. De fungerar genom att införa heliumgas i systemet och sedan använda en detektor för att känna av närvaron av helium utanför systemet.

Att använda en läckagedetektor kräver viss utbildning och specialiserad utrustning, men det kan ge mer exakta resultat, särskilt för tillämpningar med hög precision.

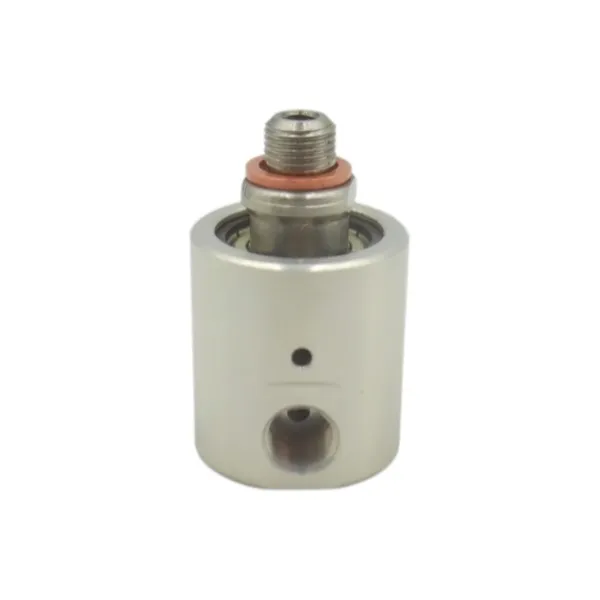

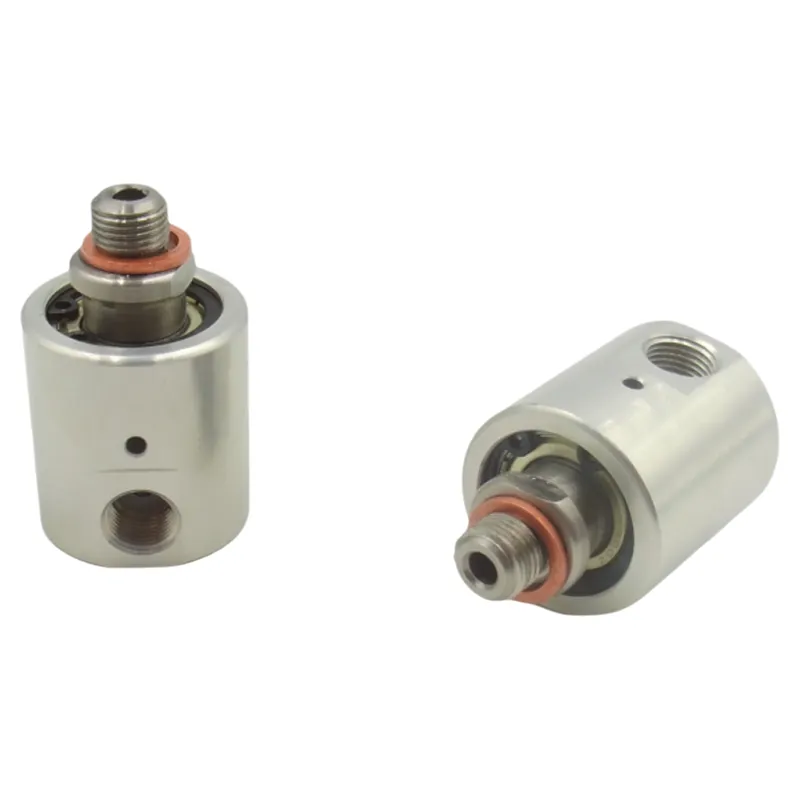

TestarGC003S Luftroterande led

DeGC003S Luftroterande ledär en populär modell i vår produktlinje. Vid provning av denna fog gäller samma grundprinciper. Se dock till att följa de specifika testprocedurer som rekommenderas av tillverkaren.

Denna skarv kan ha unika egenskaper eller krav, så det är viktigt att se produktmanualen för detaljerade instruktioner. Till exempel kan det rekommenderade trycket för att testa GC003S skilja sig från andra modeller, och placeringen av tätningar och anslutningspunkter kan också variera.

Åtgärder efter testning

När du har slutfört lufttäthetstestet måste du vidta lämpliga åtgärder baserat på resultaten. Om leden klarar testet är den redo att användas i systemet. Men om du upptäcker en läcka måste du reparera eller byta ut fogen.

För mindre läckor kan du kanske åtgärda problemet genom att dra åt anslutningarna eller byta ut tätningarna. För mer allvarliga läckor kan du behöva byta ut hela fogen.

Slutsats

Att testa lufttätheten hos en luftroterande led är en viktig del för att säkerställa effektiv och säker drift av din utrustning. Genom att följa metoderna som beskrivs i den här bloggen kan du snabbt och exakt avgöra om en fog har en läcka.

Om du är ute efter en hög kvalitetRotary Air Joint, vi är här för att hjälpa. Vi erbjuder ett brett utbud av luftroterande leder som är designade för att möta behoven för olika industriella tillämpningar. Oavsett om du behöver en standardfog eller en skräddarsydd lösning kan vi förse dig med rätt produkt.

Om du har några frågor om våra produkter eller behöver hjälp med lufttäthetsprovning, tveka inte att kontakta oss. Vi hjälper dig alltid att göra rätt val för din utrustning. Kontakta oss idag för att starta upphandlingsprocessen och se till att dina system fungerar smidigt.
