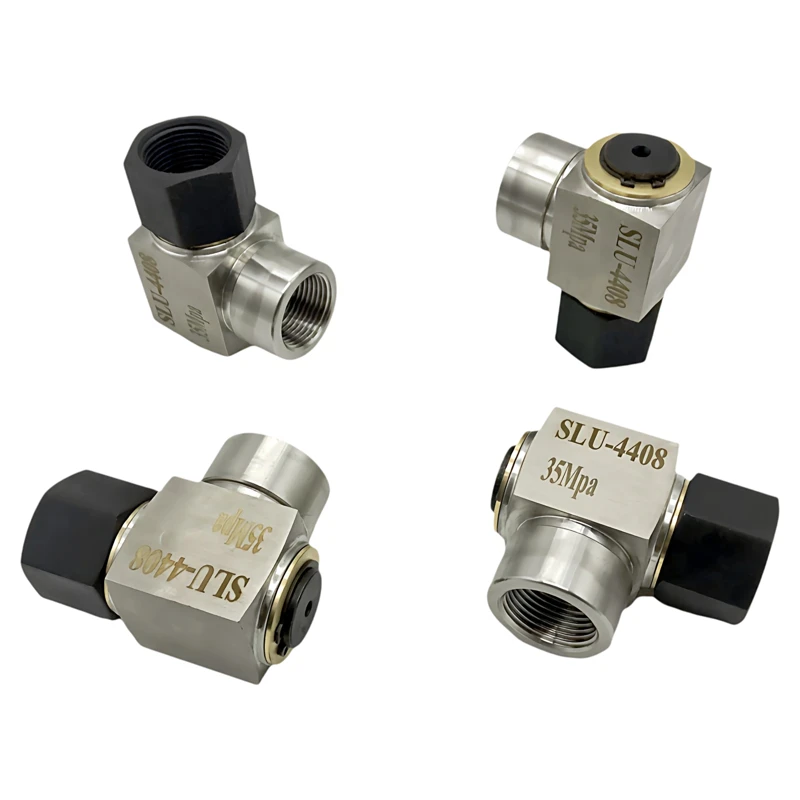

SLU-4000-seriens hydrauliska roterande led
♦ 2 tillgängliga varianter: rät-vinkeltyp (SLU4300/SLU4400) och rak-genomgående typ (SLU4500)
♦ Rostfri stålkonstruktion med QPQ ytbehandling
♦ Kompakt storlek för problemfri-installation
♦ Olje-fritt kompositlagerstöd för stabil drift
♦ Idealisk för arbetsförhållanden med låg-hastighet, låg-oscillation, högt-tryck
♦ Kompatibel med tryckluft, hydraulolja och vatten
Produktritningar
|
Modell |
A(R) |
B(Rc) |
ød |
øD |
CL |
L |
J |
H |
Kg |
|
SLU4302 |
1/4" |
1/4" |
4.5 |
22 |
39 |
22 |
27 |
22 |
0.15 |
|
SLU4303 |
3/8" |
3/8" |
8 |
27 |
46 |
25 |
33 |
27 |
0.2 |
|
SLU4304 |
1/2" |
1/2" |
12 |
36 |
54 |
29 |
40 |
36 |
0.35 |
|
SLU4306 |
3/4" |
3/4" |
16 |
41 |
65 |
35 |
45 |
41 |
0.8 |
|
SLU4308 |
1" |
1" |
20 |
50 |
72 |
41 |
52 |
50 |
1 |
|
SLU4312 |
1 1/4" |
1 1/4" |
26 |
60 |
89 |
54 |
60 |
60 |
1.8 |
|
SLU4314 |
1 1/2" |
1 1/2" |
30 |
70 |
102 |
62 |
70 |
70 |
3.0 |
|
SLU4320 |
2" |
2" |
36 |
85 |
120 |
73 |
80 |
85 |
4.5 |
|
Modell |
Båge) |
B(Rc) |
ød |
øD |
L |
DL |
J |
H |
Kg |
|
SLU4402 |
1/4" |
1/4" |
4.5 |
22 |
22 |
34 |
27 |
22 |
0.15 |
|
SLU4403 |
3/8" |
3/8" |
8 |
27 |
25 |
39 |
33 |
27 |
0.2 |
|
SLU4404 |
1/2" |
1/2" |
12 |
36 |
29 |
46 |
40 |
36 |
0.35 |
|
SLU4406 |
3/4" |
3/4" |
16 |
41 |
35 |
56 |
45 |
41 |
0.8 |
|
SLU4408 |
1" |
1" |
20 |
50 |
41 |
64 |
52 |
50 |
1 |
|
SLU4412 |
1 1/4" |
1 1/4" |
26 |
60 |
54 |
82 |
60 |
60 |
1.8 |
|
SLU4414 |
1 1/2" |
1 1/2" |
30 |
70 |
62 |
95 |
70 |
70 |
3.0 |
|
SLU4420 |
2" |
2" |
36 |
85 |
73 |
108 |
80 |
85 |
4.5 |
|
Modell |
A(R) |
B(Rc) |
ød |
IL |
H |
Kg |
|
SLU4502 |
1/4" |
1/4" |
4.5 |
65 |
22 |
0.15 |
|
SLU4503 |
3/8" |
3/8" |
8 |
75 |
27 |
0.2 |
|
SLU4504 |
1/2" |
1/2" |
12 |
85 |
36 |
0.35 |
|
SLU4506 |
3/4" |
3/4" |
16 |
95 |
41 |
0.8 |
|
SLU4508 |
1" |
1" |
20 |
105 |
50 |
1 |
|
SLU4512 |
1 1/4" |
1 1/4" |
26 |
115 |
60 |
1.8 |
|
SLU4514 |
1 1/2" |
1 1/2" |
30 |
125 |
70 |
3.0 |
|
SLU4520 |
2" |
2" |
36 |
135 |
85 |
4.5 |
Produktparametrar
|
Tekniska parametrar |
|
|
Tillämplig. Medium |
Komprimerad gas, hydraulolja, vatten |
|
Tillämplig 0. Temperatur |
-20 grader ~80 grader |
|
Max. Tryck |
30 MPa |
|
Rotation. Hastighet |
Låg hastighet eller gunga |
|
Material |
Rostfritt stål |
Produktegenskaper
Dubbla strukturella alternativ
Rätt-vinkel och rak-design för olika installationsbehov.
Förbättrad korrosionsbeständighet
Rostfritt stål med QPQ-behandling för lång-hållbarhet.
Utrymmesbesparande-installation
Kompakt storlek möjliggör enkel montering i begränsat utrymme.
Underhållsfritt-lager
Olje-fria kompositlager kräver ingen smörjning.
Anpassningsförmåga för högt-tryck
Stabil prestanda under 30 MPa högt-tryck, låga-arbetsförhållanden.
FAQ
A1: QPQ-behandling förbättrar ythårdheten och korrosionsbeständigheten hos rostfritt stål avsevärt, förlänger livslängden för rotationsfogen och gör den mer anpassningsbar till tuffa arbetsmiljöer som innehåller fukt och olja.
A2: Nej. Den här serien är speciellt utformad för låg-rotation eller låg-frekvent oscillation under arbetsförhållanden. Hög-drift kommer att påverka produktens tätningsprestanda och livslängd. Det rekommenderas att välja motsvarande höghastighetsmodell- enligt faktiska arbetsförhållanden.
